Штыревой тип, 4-фазные шины-4P
Характеристики:
· Материал: Чистая медь, огнестойкий ПВХ
· Фаза/полюс: 4п
· Номинальный ток (А): 40-100
Особенности:
· Хорошая проводимость
· Низкое контактное сопротивление
· Хорошая универсальность и обрабатываемость
· Преимущества, безопасность и удобство установки, широко используется в строительных электроприборах.

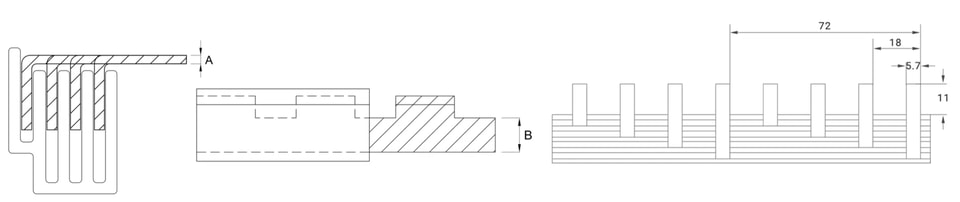

Габаритный чертеж:
Параметр:
|
Тип |
A - Толщина Штыря (мм) |
B - Ширина Проводника (мм) |
Шаг штырей (мм) |
Расстояние (мм) |
Ширина штыря
|
Длина штыря (мм) |
Модули |
Длина (мм) |
Справочная Ток |
|
4P-40A-1.2-4.5 |
1.2 |
4.5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
40A |
|
4P-60A-1,4-4,5 |
1,4 |
4.5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
60A |
|
4P-60A-1,7-4,5 |
1,7 |
4.5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
60A |
|
4P-63A-1,4-6,5 |
1,4 |
6,5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
63A |
|
4P-100A-1,7-7,5 |
1,7 |
7,5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
100A |
|
4P-100A-1,7-9,5 |
1,7 |
9,5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
100A |
