Штыревой тип, трехфазные шины-3P
Спецификации:
· Материал: Чистая медь, огнестойкий ПВХ
· Фаза/полюс: 3p
· Номинальный ток (A): 20-100
Особенности:
· Хорошая проводимость
· Низкое контактное сопротивление
· Хорошая универсальность и обрабатываемость
· Преимущества в безопасности и удобстве монтажа, широко используется в строительных электроприборах.

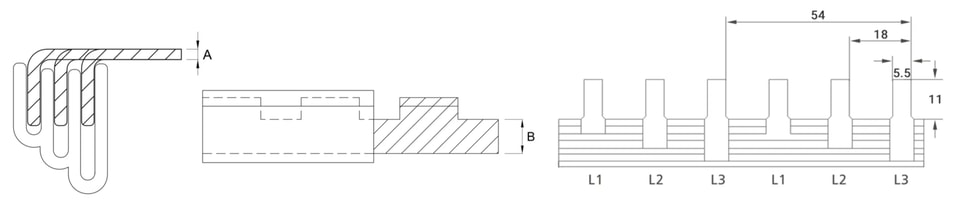

Габаритный чертеж:
Параметр:
|
Тип |
A - Толщина Штыря (мм) |
B - Ширина Проводника (мм) |
Шаг штырей (мм) |
Расстояние (мм) |
Ширина штыря
|
Длина штыря (мм) |
Модули |
Длина (мм) |
Справочное значение Ток |
|
3P-20A-1.0-4.5 |
1.0 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
20A |
|
3P-32A-1,0-4,5 |
1.0 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
32A |
|
3P-40A-1,2-4,5 |
1,2 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
40A |
|
3P-60A-1,4-4,5 |
1,4 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
60A |
|
3P-60A-1,7-4,5 |
1,7 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
60A |
|
3P-60A-1,2-6,5 |
1,2 |
6,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
60A |
|
3P-63A-1,2-7,5 |
1,2 |
7,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
63A |
|
3P-63A-1.4-6.5 |
1,4 |
6,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
63A |
|
3P-70A-1.4-7.5 |
1,4 |
7,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
70A |
|
3P-80A-1.7-6.5 |
1,7 |
6,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
80A |
|
3P-100A-1.7-7.5 |
1,7 |
7,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
100A |
|
3P-100A-1.7-9.5 |
1,7 |
9.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
100A |
