Штыревой тип, двухфазные шины-2P
Характеристики:
· Материал: Чистая медь, огнестойкий ПВХ
· Фаза/полюс: 2p
· Номинальный ток (A): 20-100
Особенности:
· Хорошая проводимость
· Низкое контактное сопротивление
· Хорошая универсальность и обрабатываемость
· Преимущества в безопасности и удобстве установки, широко используются в строительных электрических устройствах.

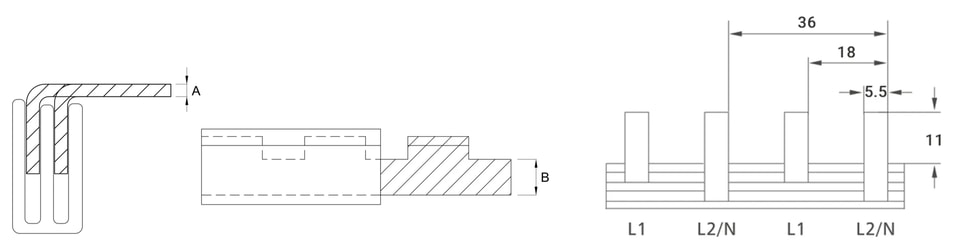

Габаритный чертеж:
Параметр:
|
Тип |
A - Толщина контакта (мм) |
B - Ширина проводника (мм) |
Шаг контактов (мм) |
Расстояние (мм) |
Ширина контакта
|
Длина контакта (мм) |
Модули |
Длина (мм) |
Ссылка Ток |
|
2P-20A-1.0-4.5 |
1 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
20A |
|
2P-32A-1.0-4.5 |
1 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
32A |
|
2P-40A-1.2-4.5 |
1.2 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
40A |
|
2P-60A-1.4-4.5 |
1.4 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
60A |
|
2P-60A-1.7-4.5 |
1.7 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
60A |
|
2P-60A-1.2-6.5 |
1.2 |
6.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
60A |
|
2P-63A-1.2-7.5 |
1.2 |
7.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
63A |
|
2P-63A-1.4-6.5 |
1.4 |
6.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
63A |
|
2P-70A-1.4-7.5 |
1.4 |
7.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
70A |
|
2P-80A-1.7-6.5 |
1.7 |
6.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
80A |
|
2P-100A-1.7-7.5 |
1.7 |
7.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
100A |
