Штыревой тип, 1P+N шинопроводы-DPN
Технические характеристики:
· Материал: Чистая медь, огнестойкий ПВХ
· Фаза/полюс: 1P+N
· Номинальный ток (A): 20-70
Особенности:
· Со стандартным расстоянием между контактами для совместимости с DPN выключателями
· Хорошая проводимость, низкое контактное сопротивление
· Хорошая универсальность и обрабатываемость
· Преимущества в безопасности и удобстве установки, широко используется в строительных электрических устройствах.

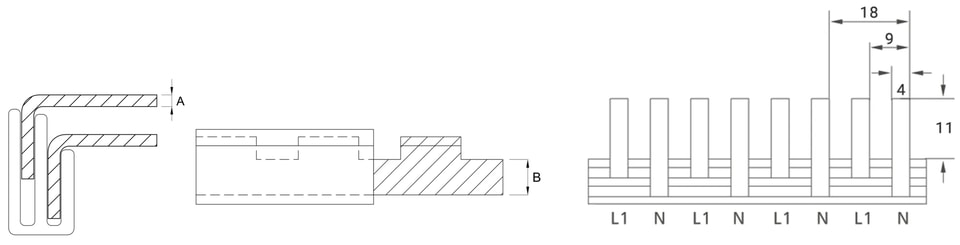

Габаритный чертеж:
Параметр:
|
Тип |
A - Толщина Вывода(мм) |
B - Ширина Проводника (мм) |
Шаг выводов (мм) |
Расстояние (мм) |
Ширина вывода
|
Длина вывода (мм) |
Модули |
Длина (мм) |
Справочный Ток |
|
DPN-20A-1-4.5 |
1 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
20A |
|
DPN-32A-1-4.5 |
1 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
32A |
|
DPN-40A-1.2-4.5 |
1.2 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
40A |
|
DPN-60A-1.4-4.5 |
1.4 |
4.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
60A |
|
DPN-60A-1.2-6.5 |
1.2 |
6.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
60A |
|
DPN-63A-1.2-7.5 |
1.2 |
7.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
63A |
|
DPN-63A-1.4-6.5 |
1.4 |
6.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
63A |
|
DPN-70A-1.4-7.5 |
1.4 |
7.5 |
18 |
9 |
4 |
11 |
53 |
1000 |
70A |
