Клеммы лопаточные виниловые изолированные с одинарным обжимом
Материал:
• Корпус наконечника: медь
• Покрытие: олово
• Изоляция: винил/PVC
Максимальная термостойкость: 75℃
Описание продукта

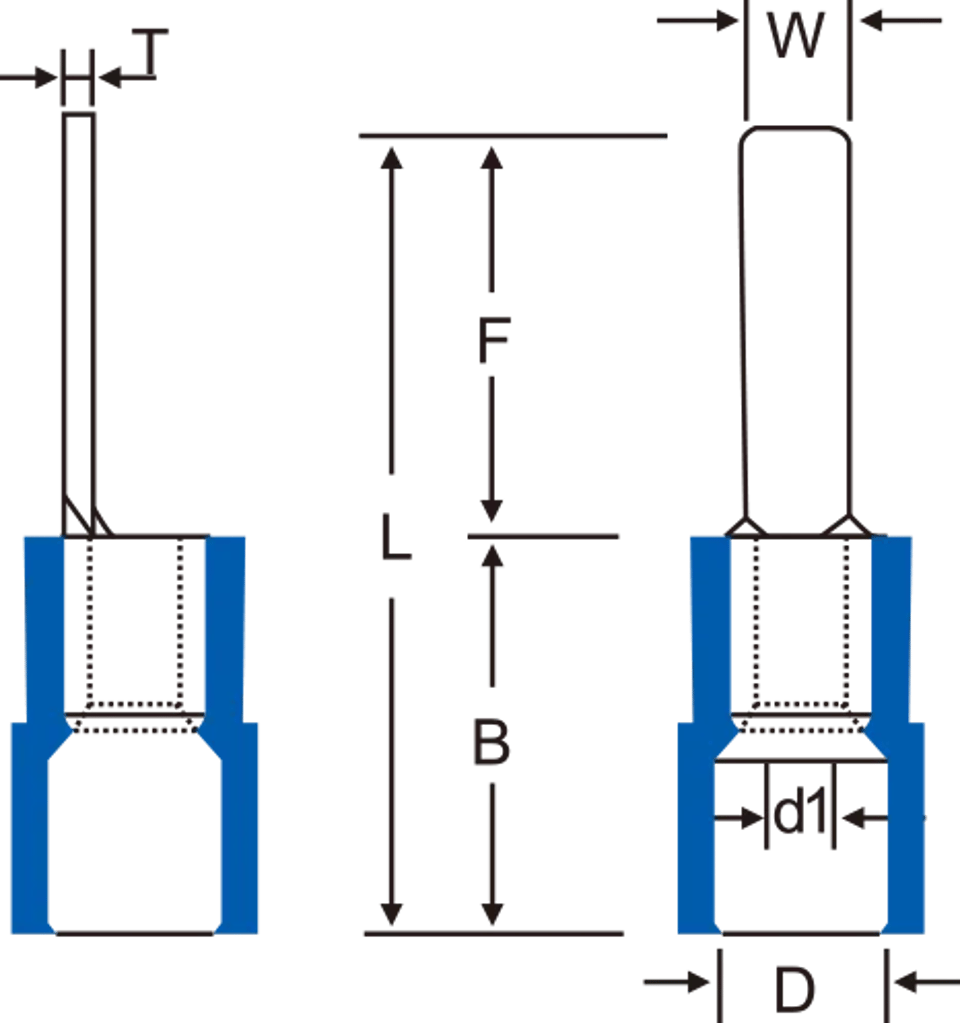

Чертеж с размерами
Параметр:
| Артикул | Размеры (мм) | шт./ упак. | Цвет | Инструменты | Пояснение | ||||||
| W | F | L | B | D | d1 | T | |||||
| DBV 1.25-10 | 2.3 | 10.0 | 19.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Красный | HS-30J красная матрица | Диапазон проводов: 0,5–1,5 мм² A.W.G.:(22-16) Макс. ток=19 А |
| DBV 1.25-11 | 3.0 | 11.0 | 20.8 | ||||||||
| DBV 1.25-14 | 3.0 | 14.0 | 23.8 | ||||||||
| DBV 1.25-18 | 2.3 | 18.0 | 27.8 | ||||||||
| DBV 2-9 | 2.8 | 9.0 | 18.8 | 10.0 | 4.9 | 2.3 | 0.8 | 1000 | Синий | HS-30J синяя матрица | Диапазон проводов: 1,5–2,5 мм² A.W.G.:(16-14) Макс. ток=27 А |
| DBV 2-10 | 2.4 | 10.0 | 19.8 | ||||||||
| DBVS 2-14 | 2.4 | 14.0 | 23.8 | ||||||||
| DBVL 2-14 | 3.0 | ||||||||||
| DBV 2-18 | 2.3 | 18.0 | 27.8 | ||||||||
| DBVL 2-18 | 3.0 | ||||||||||
| DBV 3.5-14 | 4.6 | 14.0 | 27.0 | 12.5 | 6.2 | 3.0 | 1.0 | 500 | Чёрный | HS-30J | Диапазон проводов: 2.5-4 мм² A.W.G.:(14-12) Макс. ток = 37 А |
| DBV 5.5-10 | 2.8 | 10.0 | 23.0 | 13.0 | 6.6 | 3.4 | 1.0 | 500 | Жёлтый | HS-30J желтая матрица | Диапазон проводов: 4–6 мм² A.W.G.:(12-10) Макс. ток=48А |
| DBV 5.5-14 | 4.5 | 14.0 | 27.0 | ||||||||
| DBVS 5.5-18 | 3.0 | 18.0 | 31.0 | ||||||||
| DBV 5.5-18 | 4.5 | 18.0 | 31.0 | ||||||||
| DBV 8-14 | 6.0 | 14.0 | 31.0 | 15.5 | 8.5 | 4.5 | 1.2 | 250 | Красный | / | Диапазон проводов: 6-10мм² A.W.G.:(8) Макс. ток=62А |
| DBV 14-16 | 6.0 | 16.0 | 38.5 | 22.0 | 10.5 | 5.8 | 1.5 | 200 | Синий | / | Диапазон проводов: 10-16mm² A.W.G.:(6) Max.current=88A |
| DBVS 22-17 | 4.0 | 17.0 | 40.3 | 23.3 | 13.4 | 7.7 | 1.7 | 100 | Жёлтый | / | Диапазон проводов: 16-25 мм² A.W.G.:(4) Макс. ток=115A |
| DBV 22-17 | 7.0 | ||||||||||
