Неизолированные клеммы с луженым швом и лопаточным наконечником
Материал:
• Корпус наконечника: медь
• Покрытие: олово
Описание продукта

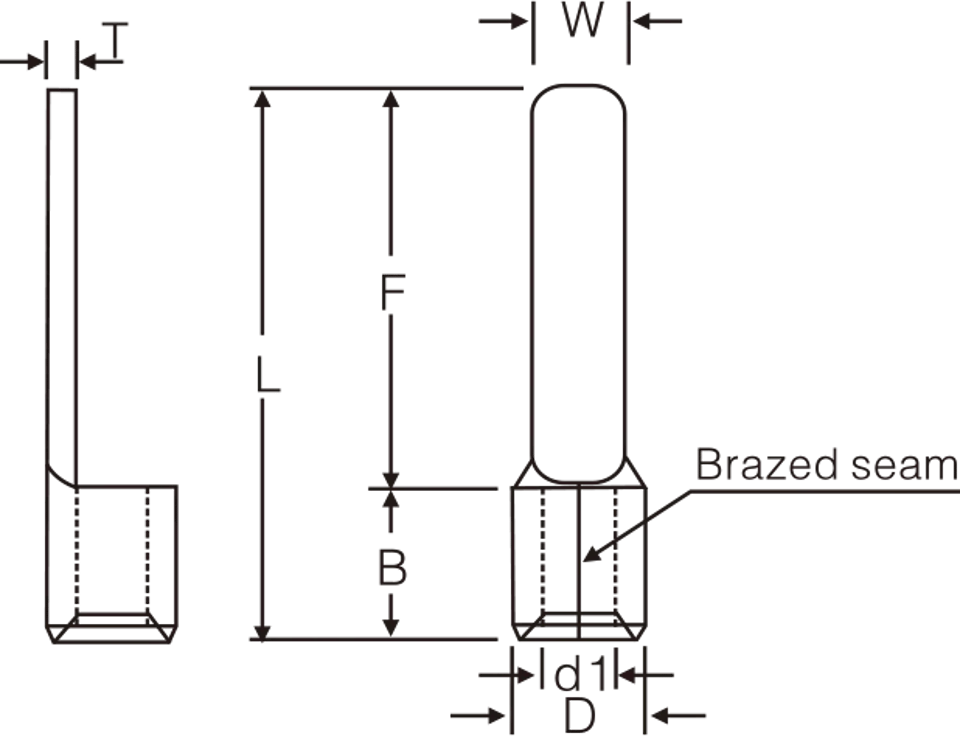

Чертеж с размерами
Параметр:
| Артикул | Размеры (мм) | шт./ упак. | Инструменты | Пояснение | ||||||
| W | F | L | B | D | d1 | T | ||||
| DBN 1.25-10 | 2.3 | 10.0 | 14.8 | 4.8 | 3.4 | 1.8 | 0.75 | 1000 | HS-101 зажим-1.25 | Диапазон проводов: 0,5–1,5 мм² A.W.G.:(22-16) Макс. ток=19 А |
| DBN 1.25-11 | 3.0 | 11.0 | 15.8 | |||||||
| DBN 1.25-14 | 3.0 | 14.0 | 18.8 | |||||||
| DBN 1.25-18 | 2.3 | 18.0 | 22.8 | |||||||
| DBN 2-9 | 2.8 | 9.0 | 13.8 | 4.8 | 4.1 | 2.3 | 0.8 | 1000 | HS-101 зажим-2 | Диапазон проводов: 1,5–2,5 мм² A.W.G.:(16-14) Макс. ток=27 А |
| DBN 2-10 | 2.4 | 10.0 | 14.8 | |||||||
| DBNS 2-14 | 2.4 | 14.0 | 18.8 | |||||||
| DBNL 2-14 | 3.0 | |||||||||
| DBN 2-18 | 2.3 | 18.0 | 22.8 | |||||||
| DBNL 2-18 | 3.0 | 18.0 | 22.8 | |||||||
| DBN 3.5-14 | 4.6 | 14.0 | 20.0 | 6.0 | 5.0 | 3.0 | 1.0 | 1000 | HS-101 зажим-5.5 | Диапазон проводов: 2.5-4 мм² A.W.G.:(14-12) Макс. ток = 37 А |
| DBN 5.5-10 | 2.8 | 10.0 | 16.0 | 6.0 | 5.6 | 3.4 | 1.0 | 1000 | HS-101 зажим-5.5 | Диапазон проводов: 4–6 мм² A.W.G.:(12-10) Макс. ток=48А |
| DBN 5.5-14 | 4.5 | 14.0 | 20.0 | |||||||
| DBNS 5.5-18 | 3.0 | 18.0 | 24.0 | |||||||
| DBN 5.5-18 | 4.5 | 18.0 | 24.0 | |||||||
| DBN 8-14 | 6.0 | 14.0 | 22.5 | 8.5 | 7.2 | 4.5 | 1.2 | 500 | HS-38 | Диапазон проводов: 6-10мм² A.W.G.:(8) Макс. ток=62А |
| DBN 14-16 | 6.0 | 16.0 | 27.0 | 11.0 | 9.0 | 5.8 | 1.5 | 250 | HS-38 | Диапазон проводов: 10-16mm² A.W.G.:(6) Max.current=88A |
| DBN S22-17 | 4.0 | 17.0 | 29.0 | 12.0 | 11.5 | 7.7 | 1.7 | 200 | HS-38 | Диапазон проводов: 16-25 мм² A.W.G.:(4) Макс. ток=115A |
| DBN 22-17 | 7.0 | 17.0 | 29.0 | |||||||
| DBN 38-17 | 8.0 | 17.0 | 31.4 | 14.4 | 13.3 | 9.4 | 1.8 | 200 | HS-38 | Диапазон проводов: 35 мм² A.W.G.:(2) Макс. ток=160A |
