Стальной DIN-рейка Top Hat
Структура профиля:
Стандартный профиль "топ-хэт" (TS35) с симметричной формой "поля шляпы"; шириной 35 мм и обычно высотой 7,5 мм.
Варианты монтажа:
Доступны в сплошном, щелевом или перфорированном исполнении для гибкой установки; может монтироваться с помощью винтов, зажимов или кронштейнов в панелях управления или корпусах.
Сценарии использования:
Широко используется в промышленной автоматизации, электрических шкафах управления и распределительных коробках для монтажа автоматических выключателей, клеммных колодок, реле, ПЛК и блоков питания.

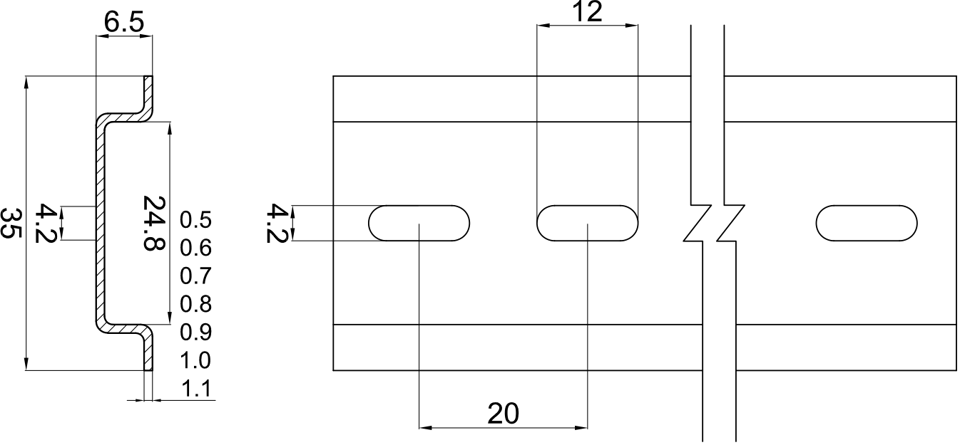

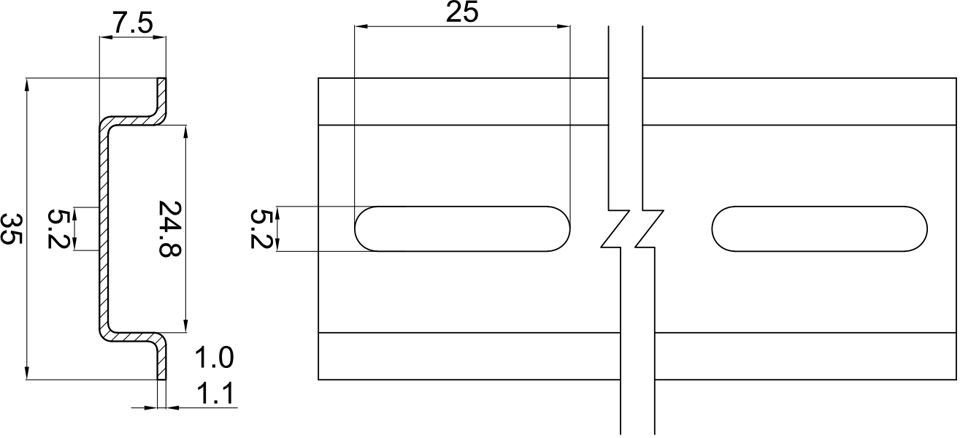

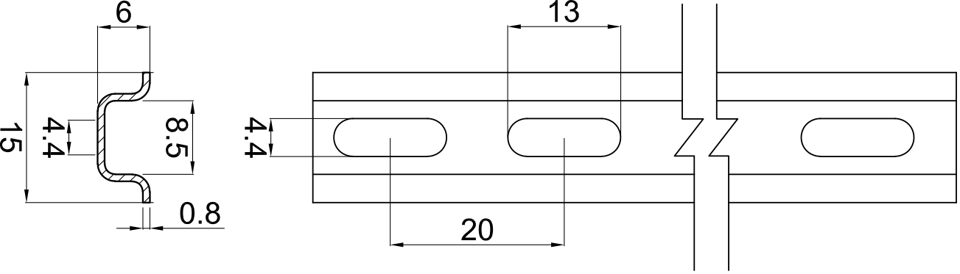

Габаритный чертеж:
Параметр:
|
Позиция |
Габаритные размеры (мм) |
|||||
|
Наружная ширина |
Внутренняя ширина |
Высота |
Толщина |
Размер отверстия |
Шаг отверстий |
|
|

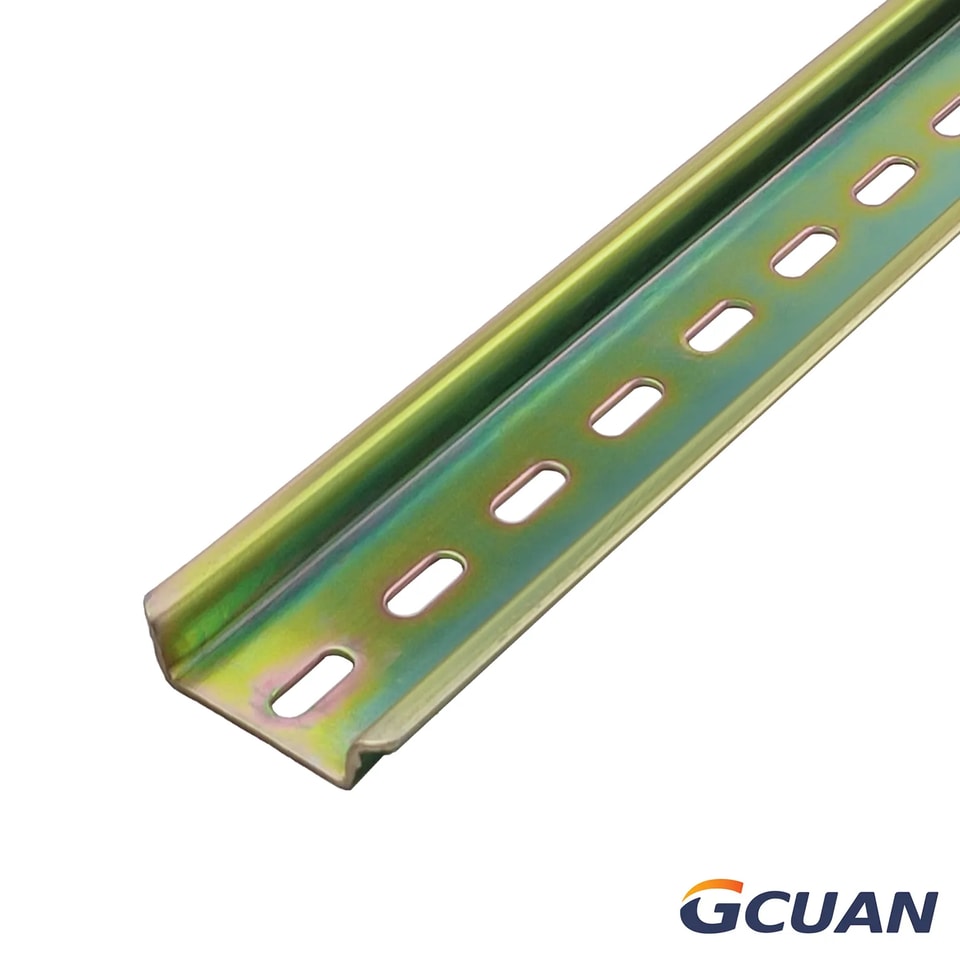

TH35-7.5 ST |
35 |
24.8 |
7.5 |
0.8 |
4.2*12 |
20 |
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
1,2 |
||||||
|
1.0 |
5,2*25 |
35,5 |
||||
|
1.1 |
||||||
|
1.0 |
6,2*15 |
25 |
||||
|
1.1 |
||||||
|
1,2 |
||||||
|

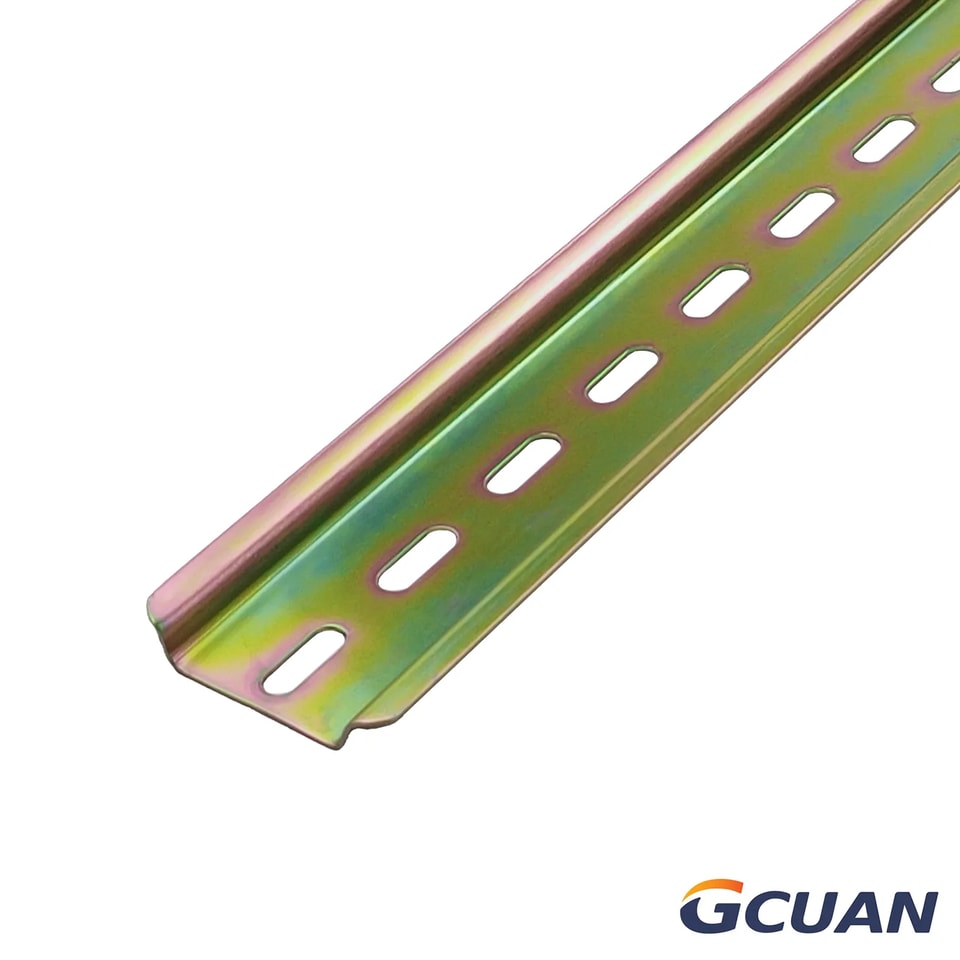

TH35-6,5 ST |
35 |
24.8 |
6,5 |
0,6 |
4.2*12 |
20 |
|
0,7 |
||||||
|
0.8 |
||||||
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
TH35-15 ST |
35 |
24,5 |
15 |
1,4 |
6,2*15 |
25 |
|
TH15-6 ST |
15 |
8,5 |
6 |
0.8 |
4,4*13 |
20 |
