Стальная C-образная DIN-рейка
Структура профиля:
Имеет симметричную форму «C»; распространенные варианты включают C20, C30, C40 и C50, где число указывает высоту в миллиметрах.
Варианты крепления:
Доступны в сплошном, щелевом или перфорированном исполнении для различных потребностей монтажа; совместимы с винтами, клипсами или сваркой.
Сценарии использования:
Обычно используются в промышленных системах управления, источниках питания и трансформаторах — особенно в устаревших системах или приложениях с высокой нагрузкой.

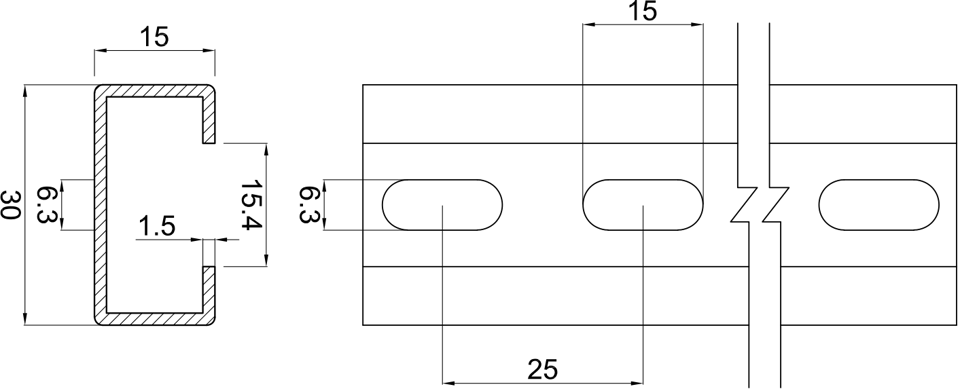

Габаритный чертеж:
Параметр:
|
Позиция |
Габариты (мм) |
Длина |
|||||
|
Наружная ширина |
Внутренняя ширина |
Высота |
Толщина |
Размер отверстия |
Расстояние между отверстиями |
||
|
C30-15 ST/WH |
30 |
15.4 |
15 |
1.5 |
6.3*15 |
25 |
1m |
