Нейлоновые изолированные штыревые клеммы с одинарным обжимом
Материал:
• Корпус наконечника: медь
• Покрытие: олово
• Изоляция: PA66/нейлон
Максимальная термостойкость: 105℃
Описание продукта

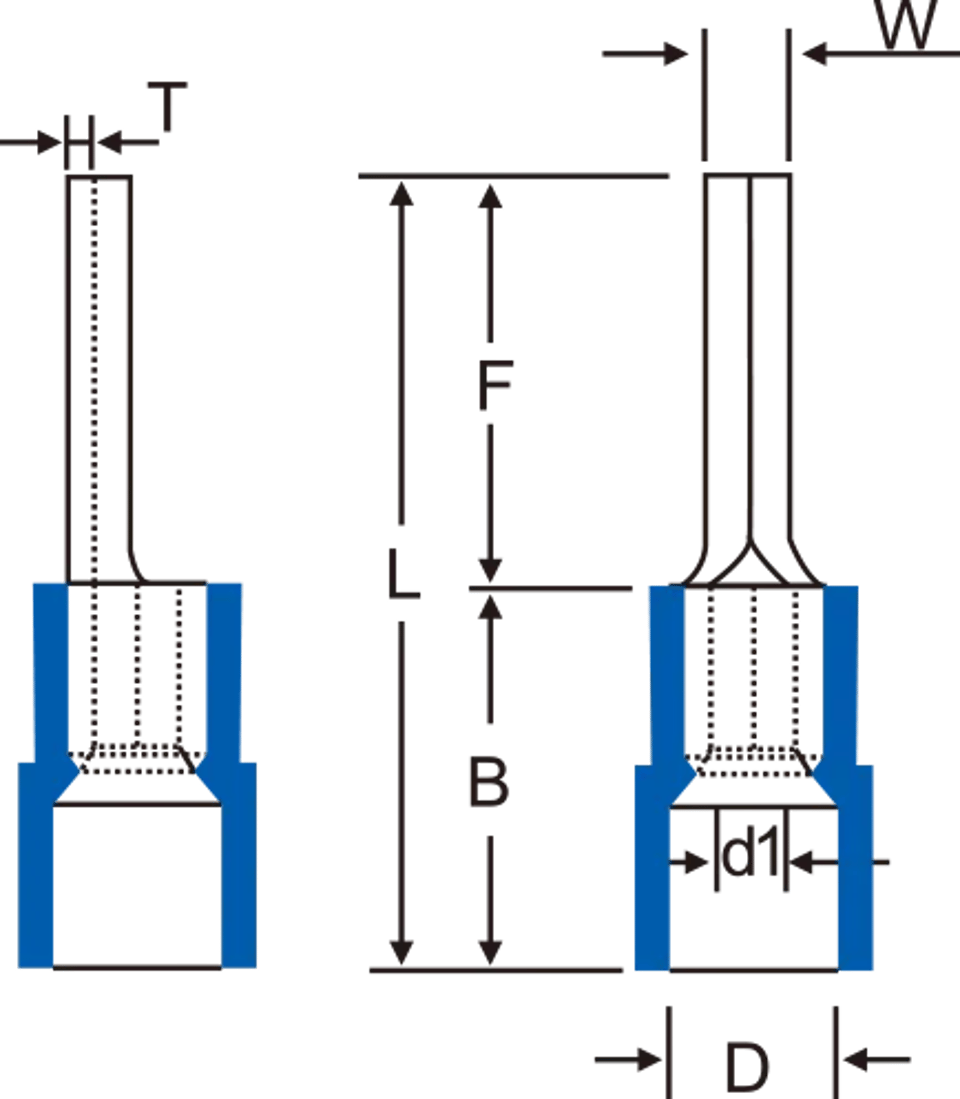

Чертеж с размерами
Параметр:
| Артикул | Размеры (мм) | шт./ упак. | Цвет | Инструменты | Пояснение | ||||||
| W | F | L | B | D | d1 | T | |||||
| PTNY 0.5-10 | 1.4 | 10.0 | 17.7 | 7.7 | 2.8 | 1.2 | 0.5 | 1000 | Жёлтый | / | Диапазон проводов: 0,2–0,5 мм² AWG: (26–22) Макс. ток = 9 А |
| PTNY 1.25-9 | 1.9 | 9.0 | 20.0 | 10.5 | 4.3 | 1.8 | 0.75 | 1000 | Красный | HS-30J | Диапазон проводов: 0,5–1,5 мм² A.W.G.:(22-16) Макс. ток=19 А |
| PTNY 1.25-10 | 10.0 | 21.0 | |||||||||
| PTNY 1.25-12 | 12.0 | 23.0 | |||||||||
| PTNY 1.25-13 | 13.0 | 24.0 | |||||||||
| PTNY 1.25-16 | 16.0 | 27.0 | |||||||||
| PTNY 1.25-18 | 18.0 | 29.0 | |||||||||
| PTNY 2-9 | 1.9 | 9.0 | 20.0 | 11.0 | 4.9 | 2.3 | 0.8 | 1000 | Синий | HS-30J | Диапазон проводов: 1,5–2,5 мм² A.W.G.:(16-14) Макс. ток=27 А |
| PTNY 2-10 | 10.0 | 21.0 | |||||||||
| PTNY 2-12 | 12.0 | 23.0 | |||||||||
| PTNY 2-13 | 13.0 | 24.0 | |||||||||
| PTNY 2-18 | 18.0 | 29.0 | |||||||||
| PTNY 3.5-12 | 2.8 | 12.0 | 25.5 | 13.5 | 6.3 | 3.0 | 1.0 | 500 | Чёрный | HS-30J | Диапазон проводов: 2.5-4 мм² A.W.G.:(14-12) Макс. ток = 37 А |
| PTNY 5.5-13 | 2.8 | 13.0 | 26.5 | 13.5 | 6.7 | 3.4 | 1.0 | 500 | Жёлтый | HS-30J | Диапазон проводов: 4–6 мм² A.W.G.:(12-10) Макс. ток=48А |
| PTNY 5.5-18 | 18.0 | 31.5 | |||||||||
