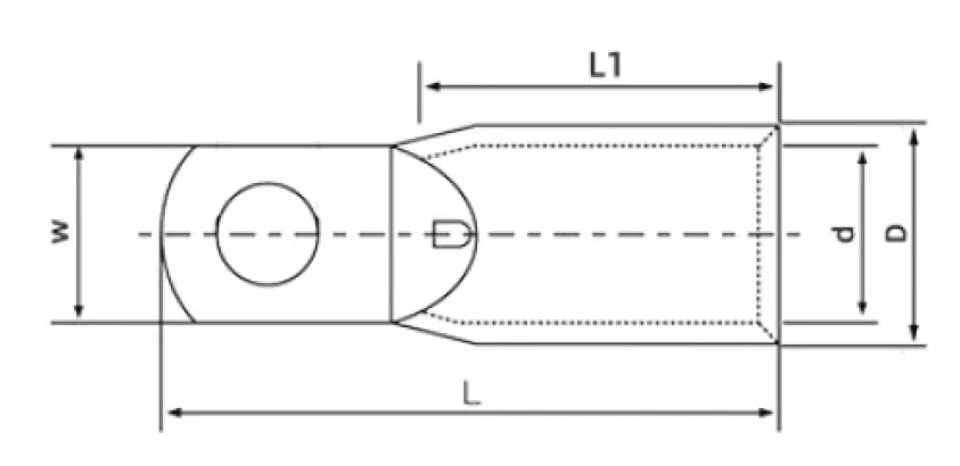

Типоразмер

Резьбовое отверстие

Ширина пластины (W)

Общая длина (L)

Длина трубы (L1)

Наружный диаметр трубы (D)

Внутренний диаметр трубы (d)

Пластина

Толщина (T)

SG50-6

6.31

15.5

49.25

23.55

13.68

9.67

4.48

SG50-8

8,39

15,75

49,26

24,27

13,9

9,85

4,41

SG50-10

10,54

15,8

49,99

24

13,97

9,9

4,37

SG70-6

6,29

17,64

54,99

28,98

16,74

11,96

5,67

SG70-8

8,49

18,13

54,85

28,87

16,87

12,02

5,42

SG70-10

10,63

17,93

54,68

29,15

16,76

12,2

5,45

SG70-12

10,26

17,97

54,86

28,91

16,77

11,75

5,49

SG95-6

6,29

18,6

59,01

32,26

17,76

13,83

4,95

SG95-8

8,39

18,64

58,98

31,61

17,91

13,75

4,94

SG95-10

10,49

18,95

59,78

31,59

17,9

13,95

4,78

SG95-12

12,23

18,7

58,27

31,85

17,76

13,8

4,85

SG120-6

6,29

20,6

64,14

35,93

19,44

15,54

4,75

SG120-8

8,5

20,9

64,43

37,11

19,86

15,81

5,04

SG120-10

10,46

20,92

65,17

36,9

19,85

15,83

4,84

SG120-12

12,29

20,84

64,42

36,22

19,54

15,61

4,61
