CPTAU Предварительно изолированный биметаллический наконечник
Применение:
Предварительно изолированная биметаллическая гильза CPTAU используется для соединения кабеля НН-ABC с электрооборудованием.
Материал:
Al≥99.5%, Cu≥99.9%
Особенности:
Сечение проводника легко определяется по цветовой маркировке эластомерных колец.
Эластомерное кольцо и предварительно нанесенная смазка обеспечивают превосходную водонепроницаемость.
Испытание на герметичность проводится под водой при 6 кВ в течение 1 минуты.
Изоляционная трубка изготовлена из стойкого к атмосферным воздействиям и УФ-излучению полимера.

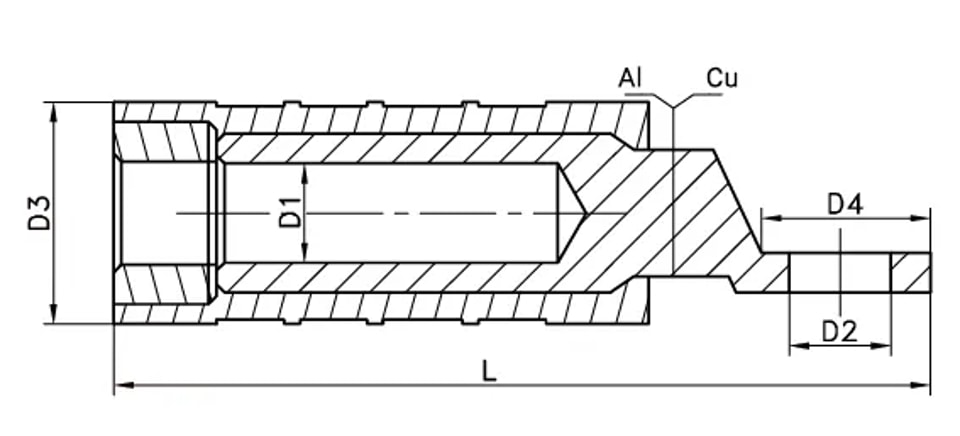

Габаритный чертеж:
.webp)
Параметр
|
Типоразмер |
Размеры (мм) |
Длина (мм) |
Цветовая маркировка |
||
|
C |
B |
Φ |
L |
||
|
CPTAU16-10 |
16 |
20 |
10.5 |
73 |
Синий |
|
CPTAU25-12 |
20 |
24 |
13 |
98.5 |
Оранжевый |
|
CPTAU35-12 |
20 |
24 |
13 |
98.5 |
Красный |
|
CPTAU50-12 |
20 |
24 |
13 |
98.5 |
Желтый |
|
CPTAU54.6-12 |
20 |
24 |
13 |
98.5 |
Черный |
|
CPTAU70-10 |
20 |
24 |
13 |
98.5 |
Белый |
|
CPTAU95-12 |
20 |
24 |
13 |
98.5 |
Серый |
|
CPTAU120-12 |
23 |
30 |
13 |
125 |
Розовый |
|
CPTAU150-12 |
23 |
30 |
13 |
125 |
Фиолетовый |
