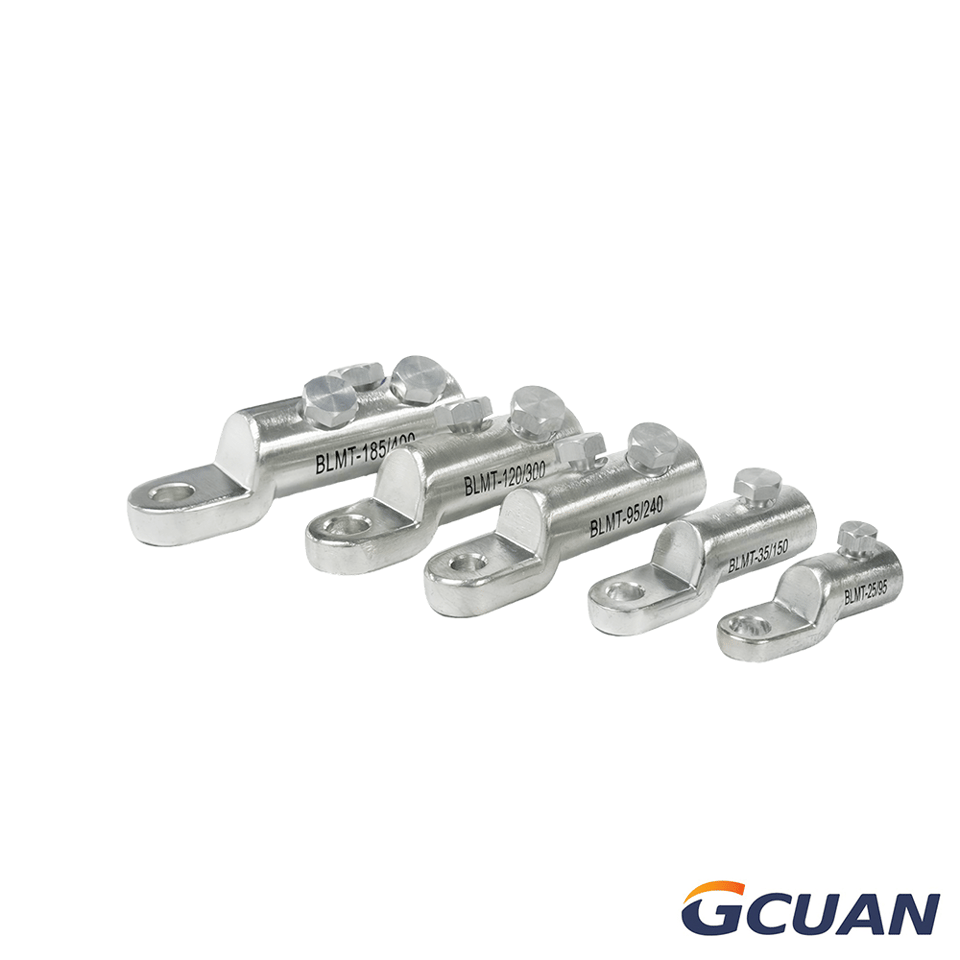

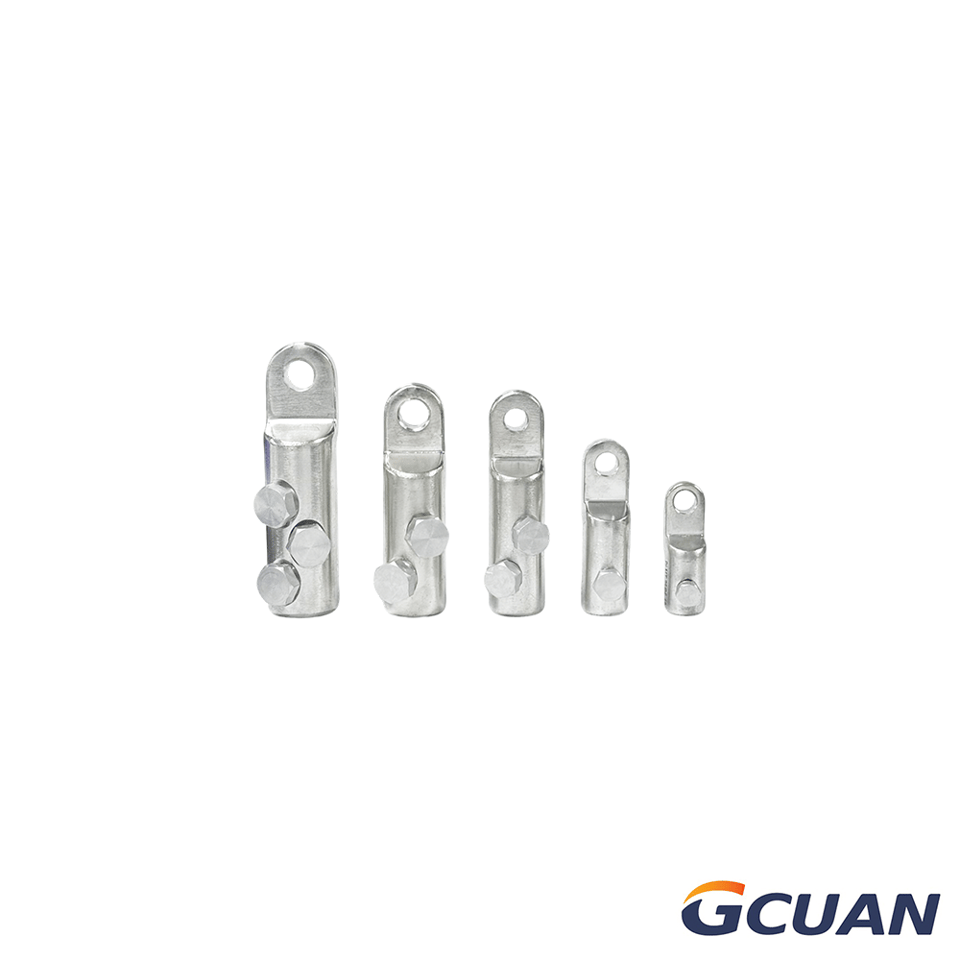

BLMT Механический наконечник
Область применения:
Используется для переходного соединения медного кабеля, алюминиевого кабеля или кабеля из алюминиевого сплава с алюминиевым выводом электрооборудования в сетях низкого и среднего напряжения. От 10 до 1000 мм² для Al-проводника и от 10 до 1000 мм² для Cu-проводника2для Cu-проводника
Материал:
• Корпус: высокопрочный лужёный алюминиевый сплав
• Болты: высокопрочный алюминиевый сплав
Особенности:
Специально разработан для круглых и секторных проводников.

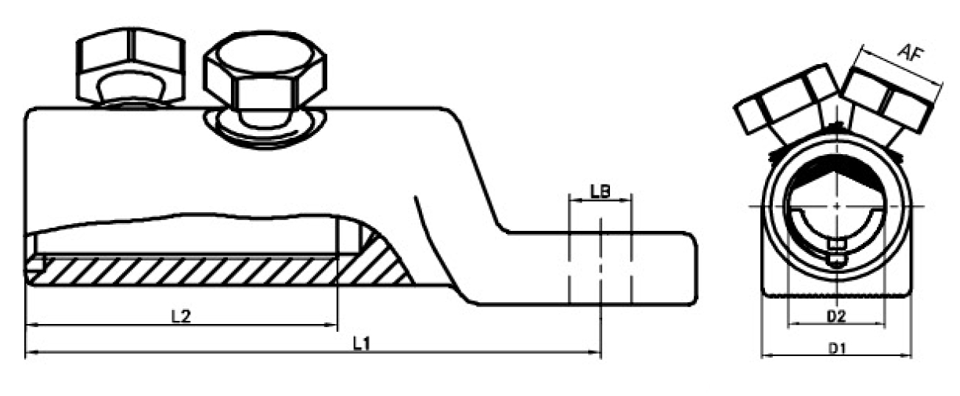

Чертеж с размерами
Параметр:
| Тип | Сечение провода（мм²） | Диаметр отверстия в лапке (LB) | Размеры (мм) | Размер головки (AF) | Количество контактных болтов | |||
| L1 | L2 | D1 | D2 | |||||
| BLMT-6/50-13 | 6-50 | 13 | 50 | 20 | 10 | 10 | 13 | 1 |
| BLMT-25/95-13 | 25-95 | 13 | 60 | 30 | 24 | 12.8 | 13 | 1 |
| BLMT-25/95-17 | 25-95 | 17 | 60 | 30 | 24 | 12.8 | 13 | 1 |

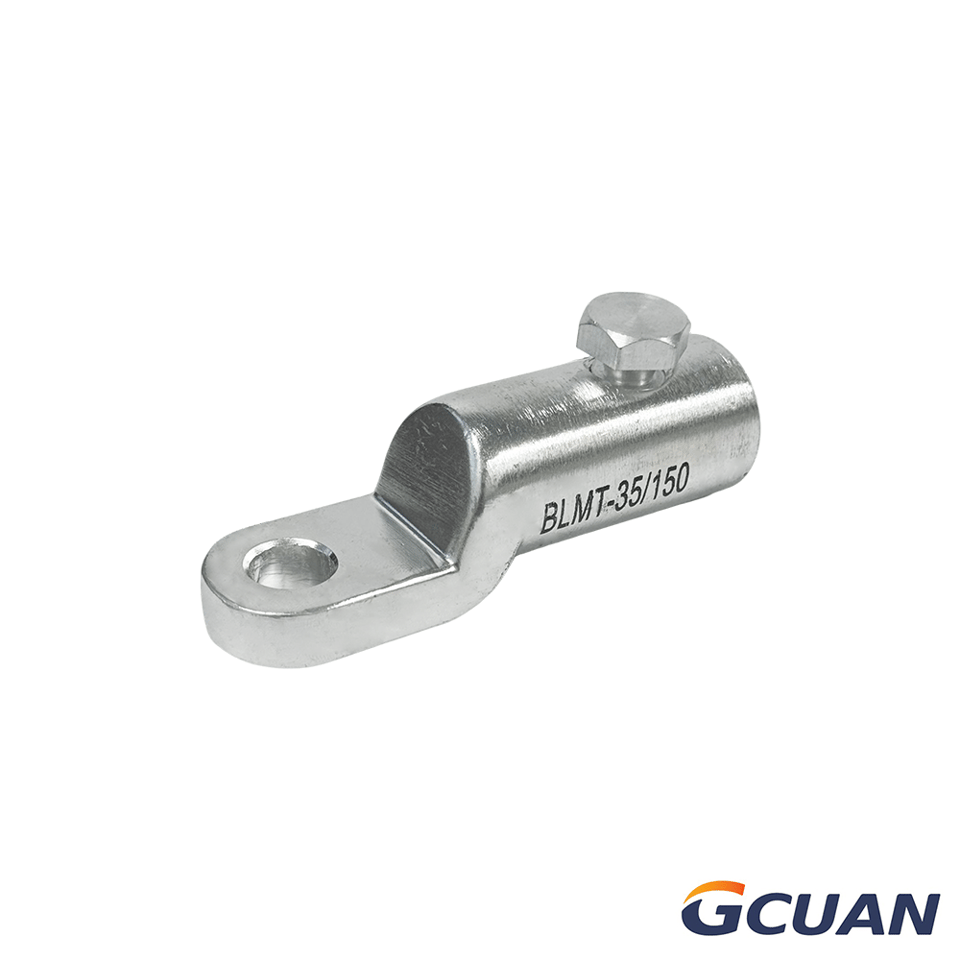

| BLMT-35/150-13 | 35-150 | 13 | 86 | 36 | 28 | 15.8 | 17 | 1 |
| BLMT-35/150-17 | 35-150 | 17 | 86 | 36 | 28 | 15.8 | 17 | 1 |
| BLMT-95/240-13 | 95-240 | 13 | 112 | 60 | 33 | 20 | 19 | 2 |
| BLMT-95/240-17 | 95-240 | 17 | 112 | 60 | 33 | 20 | 19 | 2 |
| BLMT-95/240-21 | 95-240 | 21 | 112 | 60 | 33 | 20 | 19 | 2 |
| BLMT-120/300-13 | 120-300 | 13 | 120 | 65 | 37 | 24 | 22 | 2 |
| BLMT-120/300-17 | 120-300 | 17 | 120 | 65 | 37 | 24 | 22 | 2 |
| BLMT-185/400-13 | 185-400 | 13 | 137 | 80 | 42 | 25.5 | 22 | 3 |
| BLMT-185/400-17 | 185-400 | 17 | 137 | 80 | 42 | 25.5 | 22 | 3 |
| BLMT-185/400-21 | 185-400 | 21 | 137 | 80 | 42 | 25.5 | 22 | 3 |
| BLMT-500/630-13 | 500-630 | 13 | 150 | 95 | 50 | 33 | 27 | 3 |
| BLMT-500/630-17 | 500-630 | 17 | 150 | 95 | 50 | 33 | 27 | 3 |
| BLMT-500/630-21 | 500-630 | 21 | 150 | 95 | 50 | 33 | 27 | 3 |
| BLMT-630/800-13 | 630-800 | 13 | 180 | 105 | 61 | 40.5 | 19 | 4 |
| BLMT-630/800-17 | 630-800 | 17 | 180 | 105 | 61 | 40.5 | 19 | 4 |
| BLMT-800/1000-17 | 800-1000 | 17 | 153 | 86 | 60 | 40 | 13 | 4 |
| BLMT-1500-17 | 1500 | 17 | 200 | 120 | 65 | 46 | 19 | 4 |
Чертеж с размерами
Параметр:
Тип | Сечение провода сечения（мм²） | Количество контактных болтов | Размер головки (AF) | Отверстие под ладонь Диаметр (LB) | Размеры (мм) | |||
L1 | L2 | D1 | D2 | |||||
BLMC-25/95 | 25-95 | 1 | 13 | 16.3 | 77.5 | 31.5 | 12.8 | 29 |
BLMC-95/240 | 95-240 | 2 | 13 | 16.3 | 107.5 | 61.5 | 20 | 34.5 |
BLMC-120/300 | 120-300 | 2 | 13 | 16.3 | 112.5 | 66.5 | 24 | 38 |
BLMC-185/400 | 185-400 | 3 | 13 | 16.3 | 155 | 100 | 25.5 | 50 |
BLMC-500/630 | 500-630 | 3 | 27 | 16.3 | 155 | 100 | 33 | 50 |
