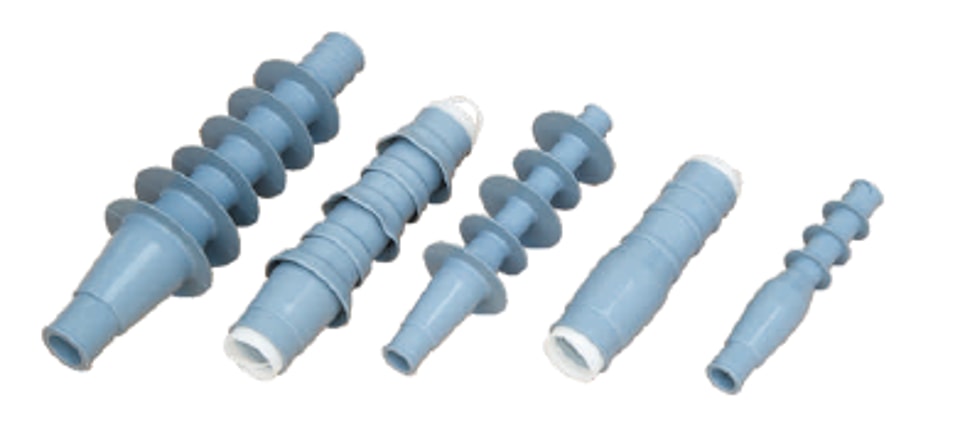

Концевая муфта холодной усадки 35 кВ

Область применения:

Подходит для соединения одножильных или трехжильных сшитых силовых кабелей с уровнями напряжения 21/31,5 кВ и 26/31,5 кВ, выполняет функции герметизации, изоляции и снятия электрических напряжений. Особенно подходит для применения в пожаро- и взрывоопасных зонах, таких как нефтяная, химическая и горнодобывающая промышленность.

Запросить коммерческое предложение

Описание продукта

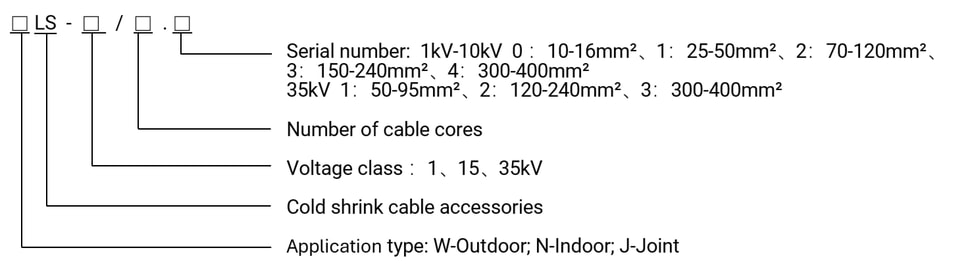

Описание модели

Параметр

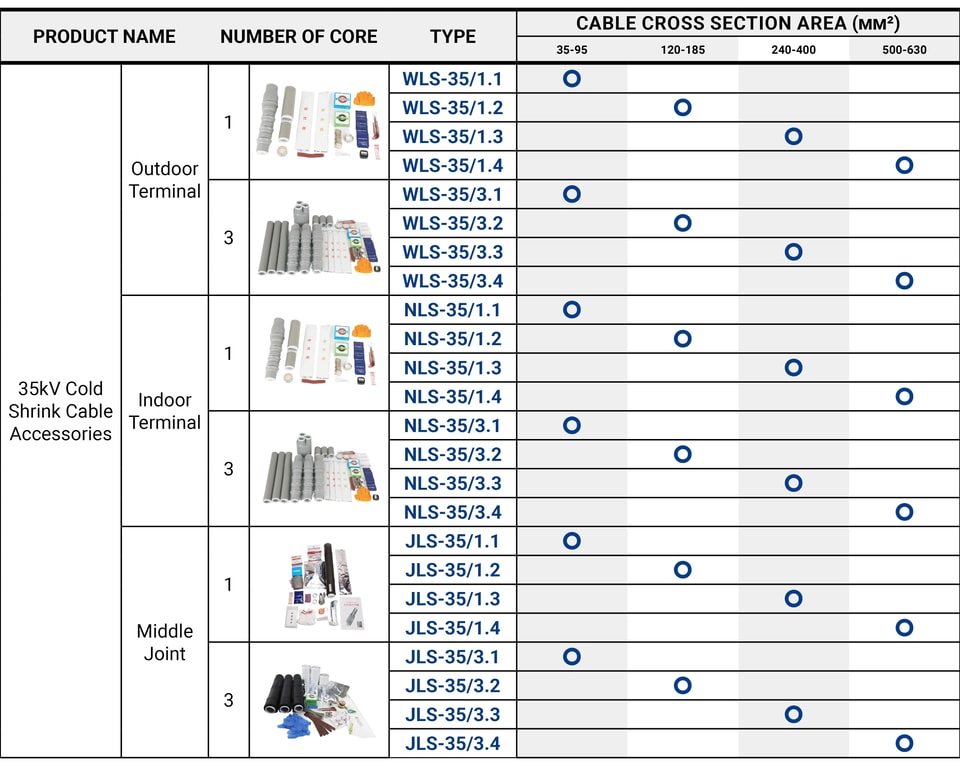

Название продукта		Тип	Сечение кабеля (мм²)
Наружная концевая муфта холодной усадки на 35 кВ	Одножильный	WLS-35/1.1	35-95
		WLS-35/1.2	120-185
		WLS-35/1.3	240-400
		WLS-35/1.4	500-630
	Трёхжильный	WLS-35/3.1	50-95
		WLS-35/3.2	120-185
		WLS-35/3.3	240-400
		WLS-35/3.4	500-630
Внутренняя концевая муфта холодной усадки на 35 кВ	Одножильный	NLS-35/1.1	35-95
		NLS-35/1.2	120-185
		NLS-35/1.3	240-400
		NLS-35/1.4	500-630
	Трёхжильный	NLS-35/3.1	50-95
		NLS-35/3.2	120-185
		NLS-35/3.3	240-400
		NLS-35/3.4	500-630

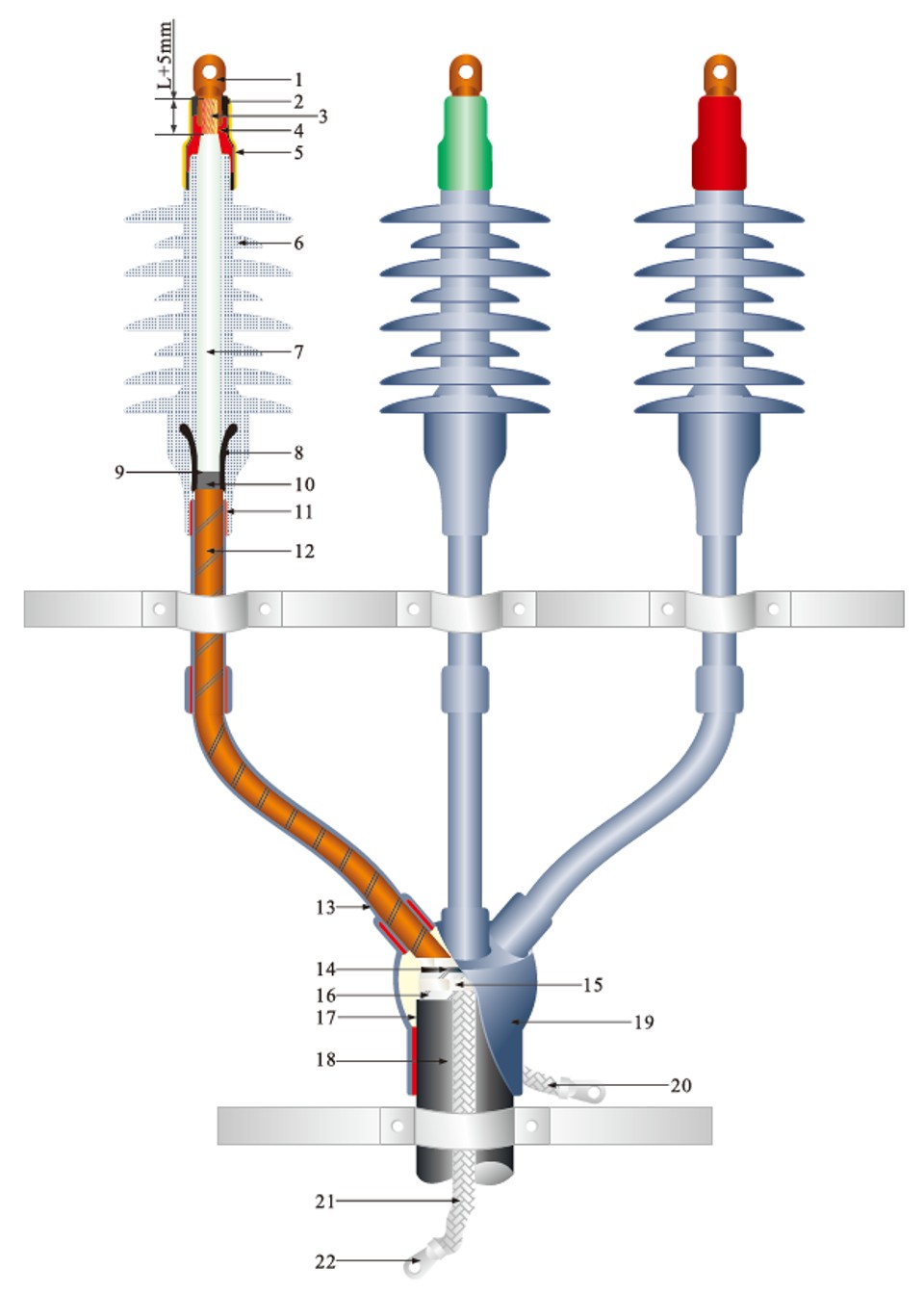

1. Соединительный наконечник
2. Самоклеящаяся лента J-20
3. Жила провода
4. Герметизирующая мастика
5. Герметичная трубка
6. Основной изоляционный слой
7. Корпус наконечника
8. Стресс-конус
9. Полупроводящая лента
10. Экранирующий полупроводящий слой
11. Герметизирующая мастика
12. Медная экранирующая лента
13. Холодноусаживаемая изоляционная трубка
14. Внутренняя обкладка
15. Пружина постоянного усилия
16. Стальная броня
17. Заполняющий клей
18. Наружная оболочка кабеля
19. Холодноусаживаемая трехответвительная оболочка
20. Заземляющий провод экрана
21. Заземляющий провод брони
22. Заземляющий наконечник
L: Глубина отверстия соединительного наконечника
