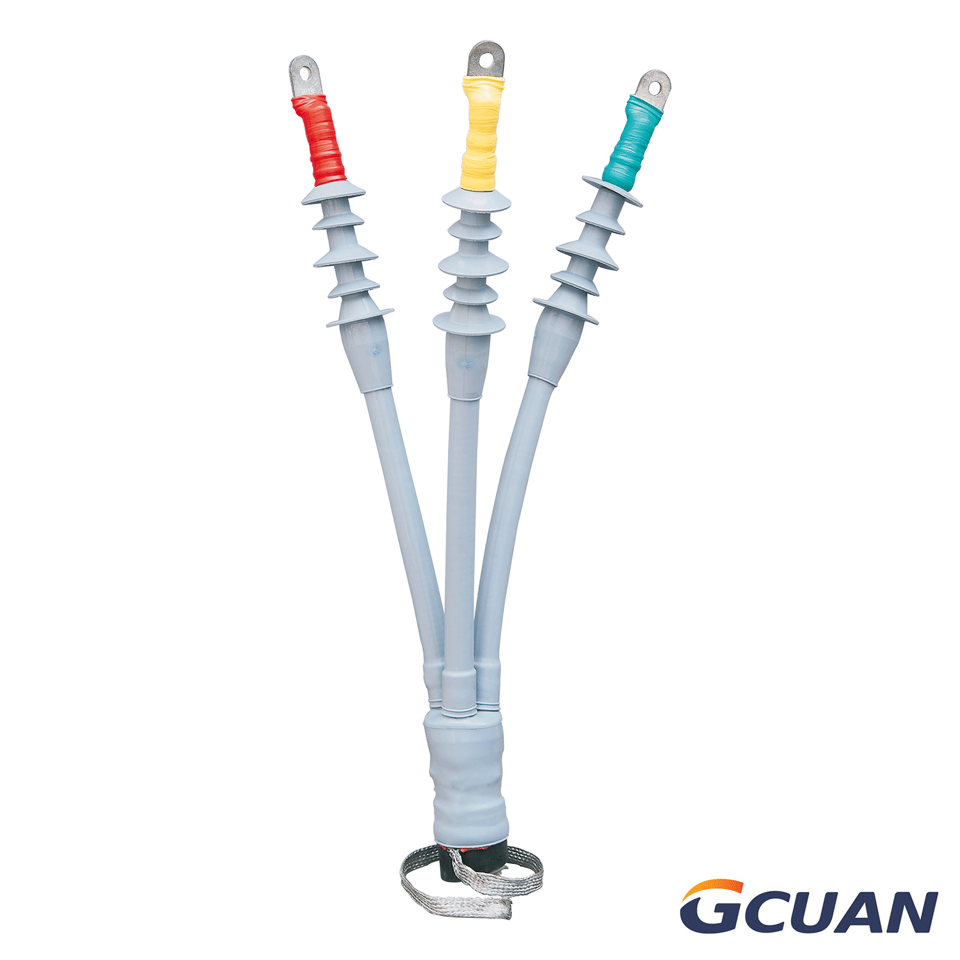

Кабельный наконечник холодной усадки на 1 кВ
Применение:
Подходит для силовых кабелей на 0,6 / 1 кВ с ПВХ изоляцией, сшитым полиэтиленом, резиновой изоляцией, одно-, двух-, трех-, четырех- и пятижильных.

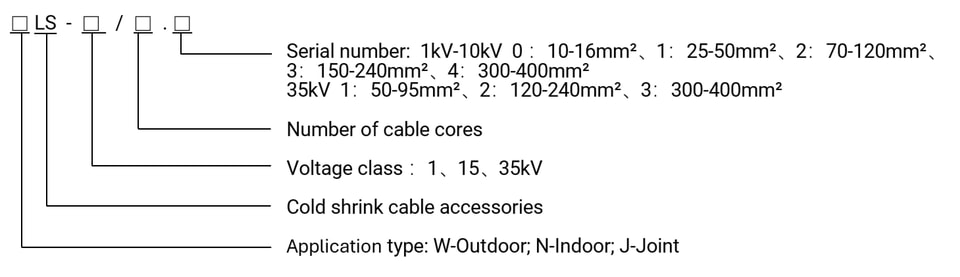

Описание модели
Параметр
|
Наименование продукции |
Тип |
Площадь поперечного сечения кабеля (мм²) |
|
|
Холодная усадка кабельного наконечника 1кВ |
Одножильный |
LS-1/1.0 |
10--16 |
|
LS-1/1.1 |
25--50 |
||
|
LS-1/1.2 |
70--120 |
||
|
LS-1/1.3 |
150--240 |
||
|
LS-1/1.4 |
300--400 |
||
|
Двухжильный |
LS-1/2.0 |
10--16 |
|
|
LS-1/2.1 |
25--50 |
||
|
LS-112.2 |
70--120 |
||
|
LS-1/2.3 |
150--240 |
||
|
LS-1/2.4 |
300--400 |
||
|
Трехжильный |
LS-1/3.0 |
10--16 |
|
|
LS-1/3.1 |
25--50 |
||
|
LS-1/3.2 |
70--120 |
||
|
LS-1/3.3 |
150--240 |
||
|
LS-1/3.4 |
300--400 |
||
|
Четырехжильный |
LS-1/4.0 |
10--16 |
|
|
LS-1/4.1 |
25--50 |
||
|
LS-1/4.2 |
70--120 |
||
|
LS-1/4.3 |
150--240 |
||
|
LS-1/4.4 |
300--400 |
||
|
Пятижильный |
LS-1/5.0 |
10--16 |
|
|
LS-1/5.1 |
25--50 |
||
|
LS-1/5.2 |
70--120 |
||
|
LS-1/5.3 |
150--240 |
||
|
LS-1/5.4 |
300--400 |
||

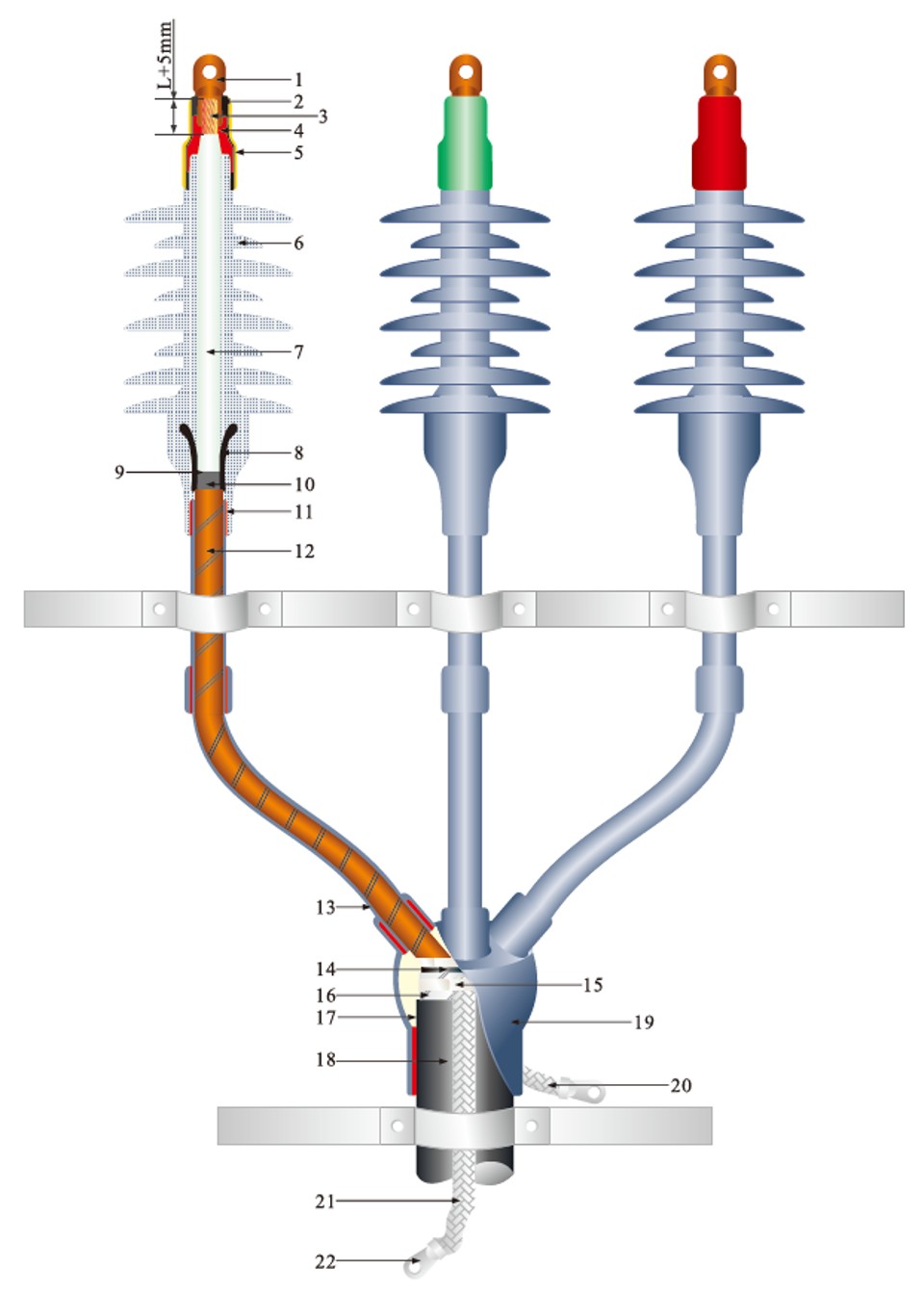

Схема сборки 35КВ трехжильного холодноусадочного внутреннего/наружного оконцевателя
1. Клемма подключения
2. Самоклеящаяся лента J-20
3. Жила кабеля
4. Герметизирующая резина
5. Хроматографическая герметичная трубка
6. Основной изоляционный слой
7. Корпус оконцевателя
8. Конус напряжения
9. Полупроводящая лента
10. Полупроводящий экранирующий слой
11. Герметизирующая резина
12. Медная экранирующая лента
13. Холодноусадочная изоляционная трубка
14. Подкладка
15. Пружина постоянного усилия
16. Стальная броня
17. Заполняющий клей
18. Внешняя оболочка кабеля
19. Холодноусадочная трёхветвевая оболочка
20. Экранированный заземляющий провод
21. Бронированный заземляющий провод
22. Клемма заземления
L: Глубина отверстия клеммы подключения
