Концевая муфта для термоусаживаемого кабеля 10 кВ

Область применения:

Термоусаживаемые изделия среднего напряжения широко применяются для изоляционной обработки кабельных концевых заделок и промежуточных соединений 8,7–15 кВ. Отличаются компактностью, малым весом, надежной работой и простотой монтажа. По требованиям заказчика могут быть разработаны многожильные кабели, конструкции с двумя заземляющими проводниками или изделия со специальными параметрами.

Запросить коммерческое предложение

Описание продукта

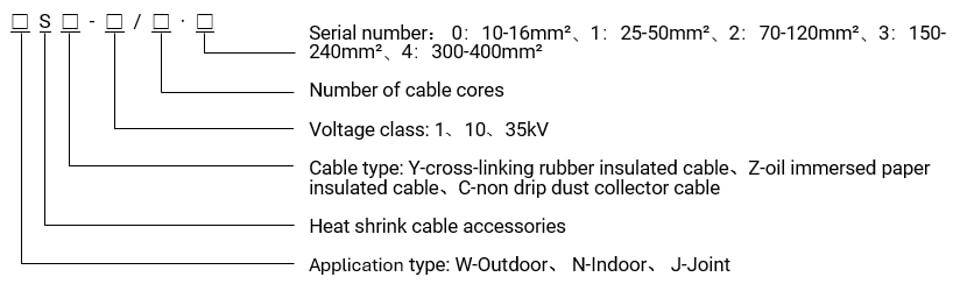

Описание модели

Параметр

Наименование продукта		Тип	Площадь поперечного сечения кабеля (мм²)

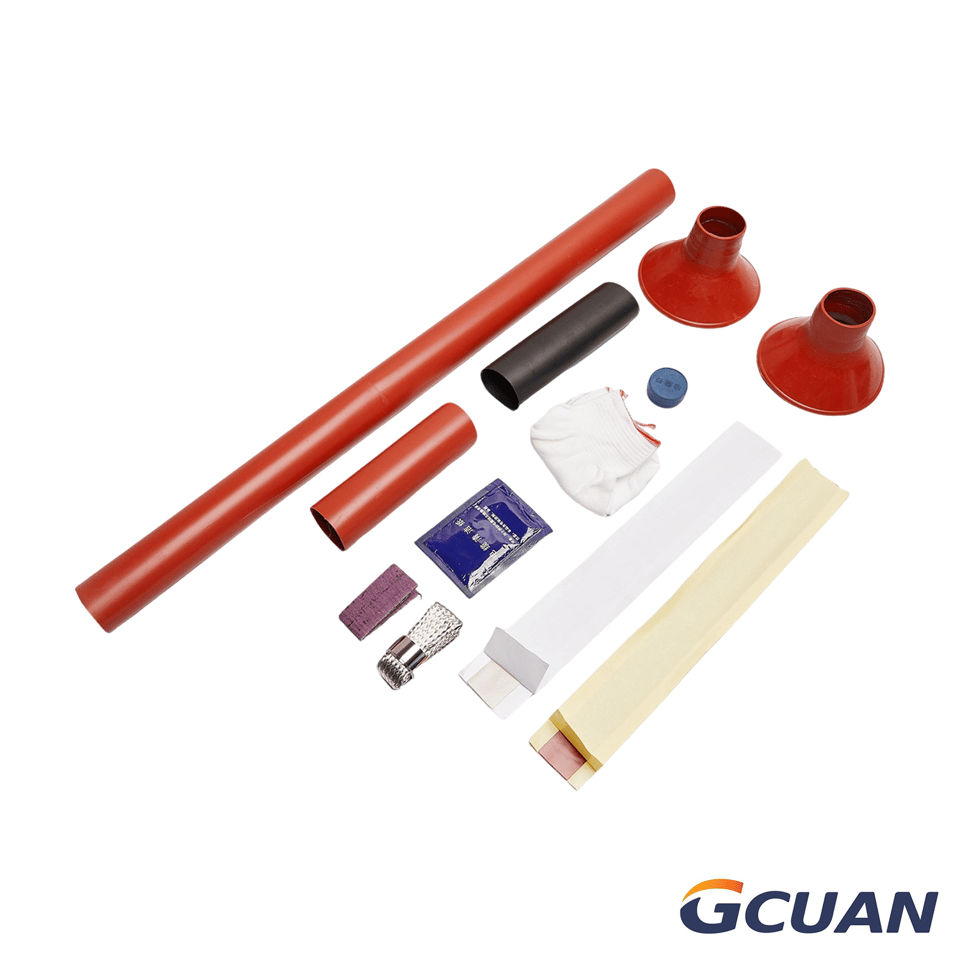

10кВ концевая муфта наружной установки термоусадочного типа	Одножильный	WSY-10/1.1	25-50
		WSY-10/1.2	70-120
		WSY-10/1.3	150-240
		WSY-10/1.4	300-400
	Трёхжильный	WSY-10/3.1	25-50
		WSY-10/3.2	70-120
		WSY-10/3.3	150-240
		WSY-10/3.4	300-400

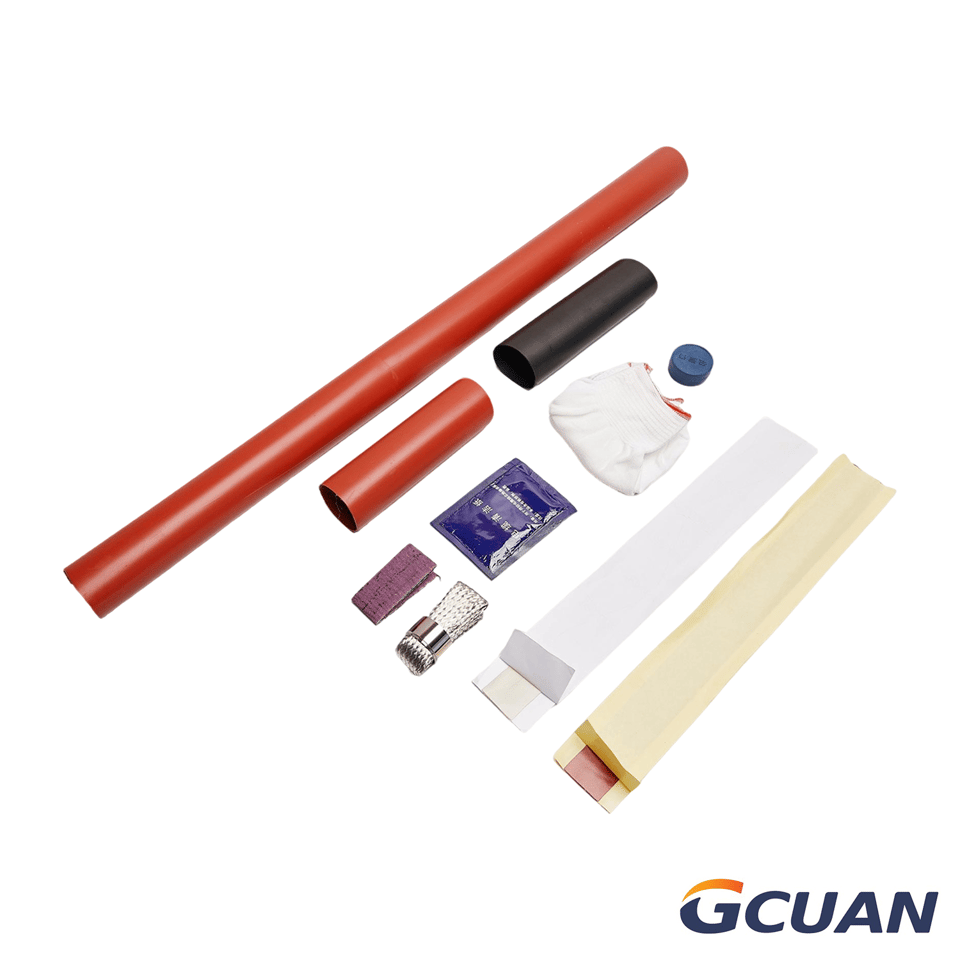

Термоусаживаемая концевая муфта внутренней установки 10 кВ	Одножильный	NSY-10/1.1	25-50
		NSY-10/1.2	70-120
		NSY-10/1.3	150-240
		NSY-10/1.4	300-400

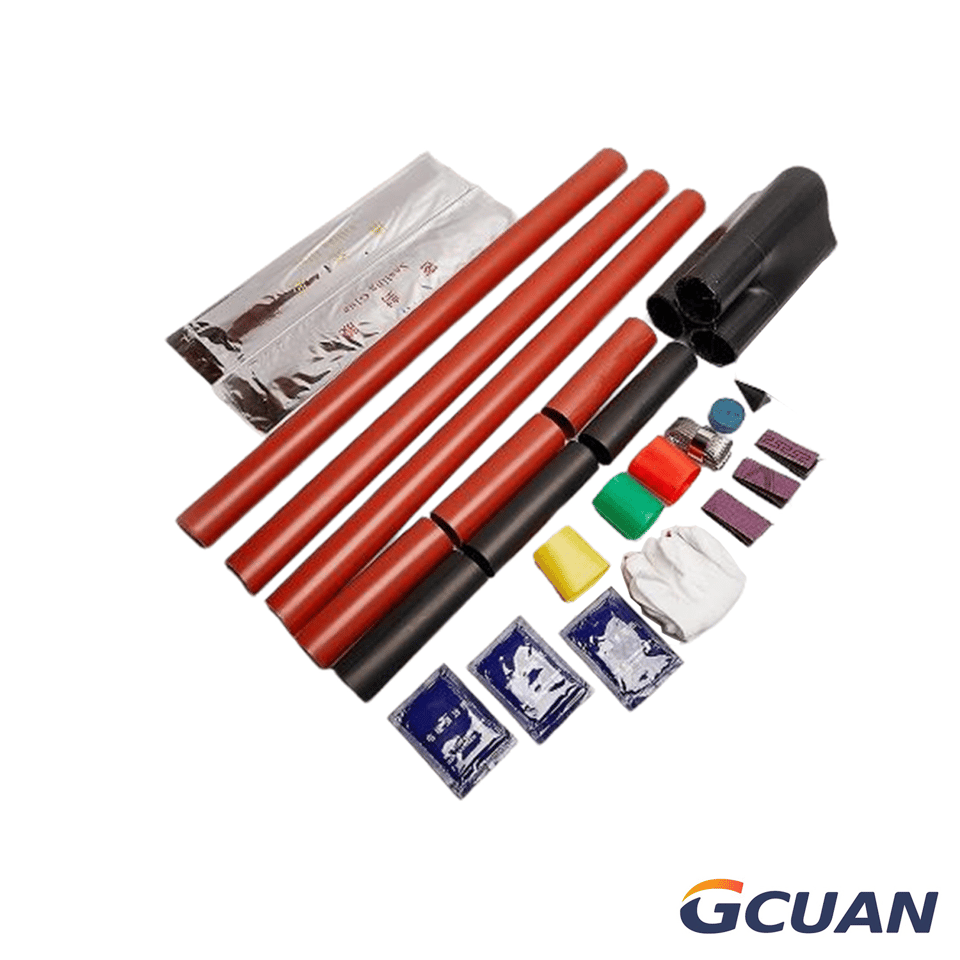

	Трёхжильный	NSY-10/3.1	25-50
		NSY-10/3.2	70-120
		NSY-10/3.3	150-240
		NSY-10/3.4	300-400

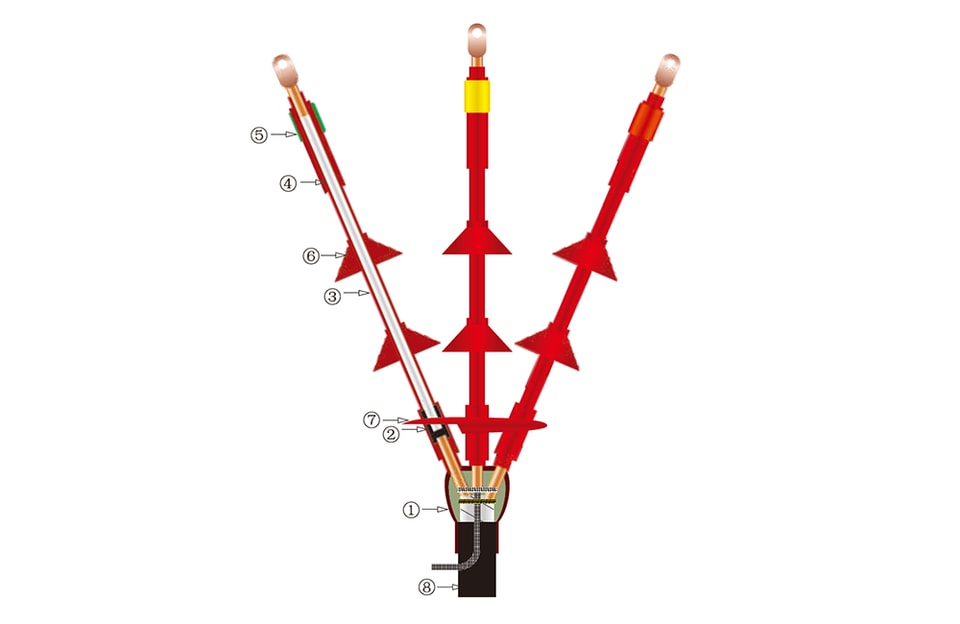

Разрез термоусаживаемой концевой муфты 10 кВ для трехжильного кабеля

1. Термоусаживаемая трубка
2. Трубка выравнивания напряженности поля
3. Изоляционная трубка
4. Уплотнительная трубка
5. Маркировочная трубка
6. Однодырчатый удлинитель пути утечки
7. Трехдырчатый удлинитель пути утечки
8. Силовой кабель
