Заземляющие соединители для распределительной линии 10кВ

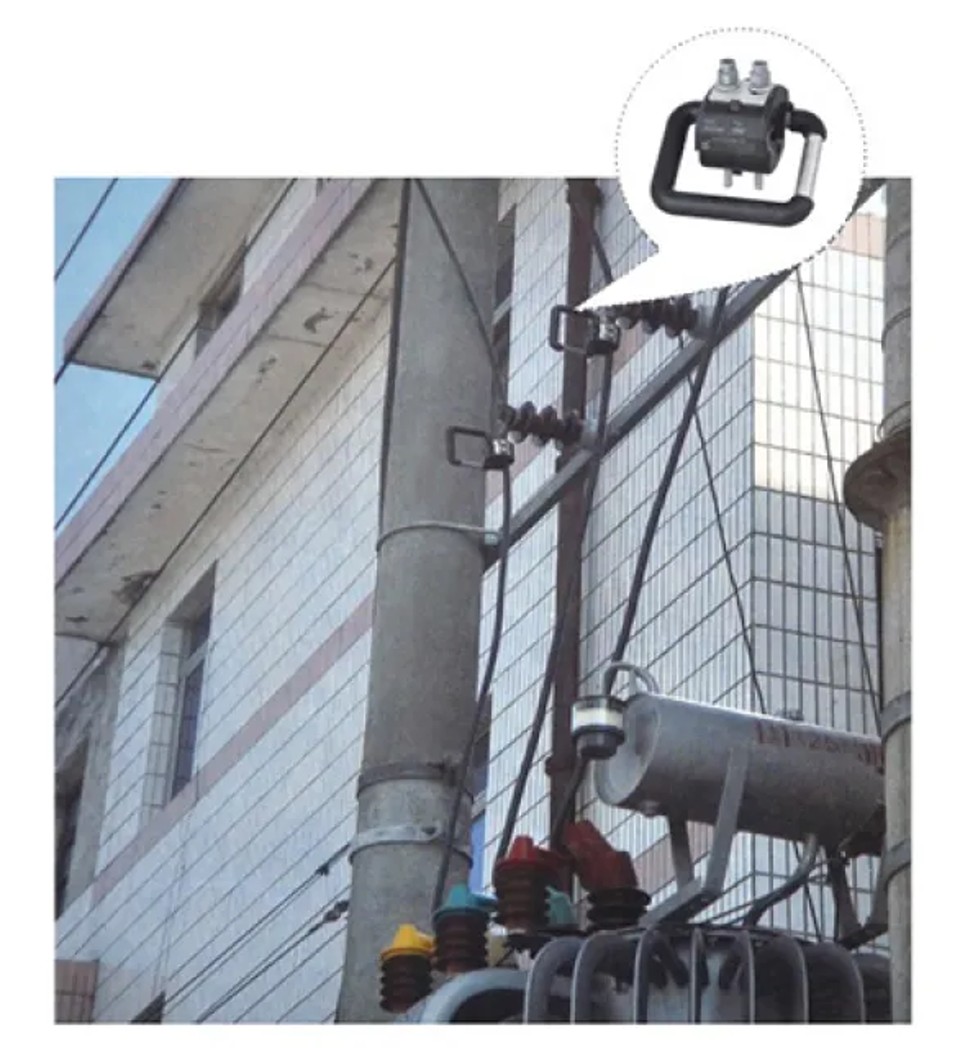

Применение:
Применимо для заземляющей защиты распределительной линии 10кВ.

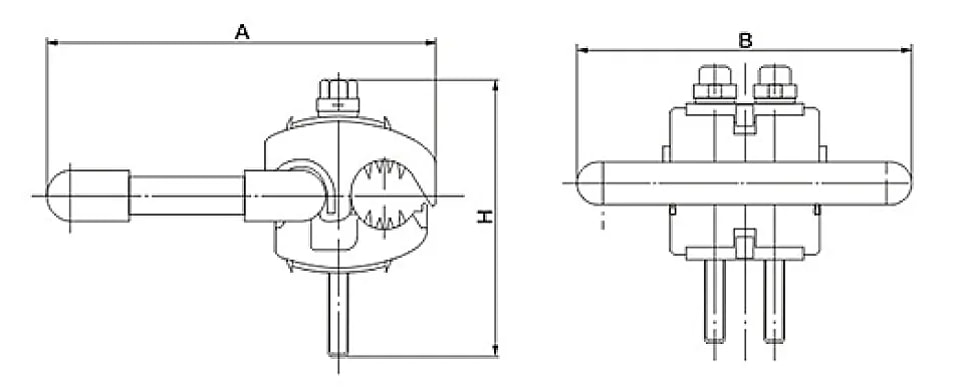

Габаритный чертеж
Параметр
|
Тип |
Подходящий провод (мм²) |
Габаритные размеры (мм) |
Номинальный ток (А) |
Количество болтов (шт.) |
Глубина прокола (мм) |
||
|
A |
B |
H |
|||||
|

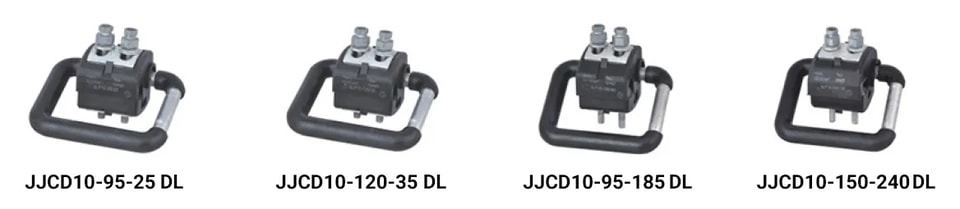

JJCD10-95-25DL |
25-95 |
148.5 |
140 |
98 |
257 |
2 |
4-5 |
|
JJCD10-120-35DL |
35-120 |
154 |
138 |
110 |
276 |
2 |
3-4 |
|
JJCD10-95-185DL |
95-185 |
152 |
140 |
113 |
476 |
2 |
4-5 |
|
JJCD10-150-240DL |
150-240 |
160 |
140 |
113 |
476 |
2 |
4-5 |
