Концевая муфта холодной усадки 10 кВ

Область применения:

Подходит для соединения одножильных, двухжильных, трехжильных, четырехжильных и пятижильных силовых кабелей с ПВХ-, сшитым полиэтиленовым или резиновым изоляционным слоем на напряжение 0,6/1 кВ.

Запросить коммерческое предложение

Описание продукта

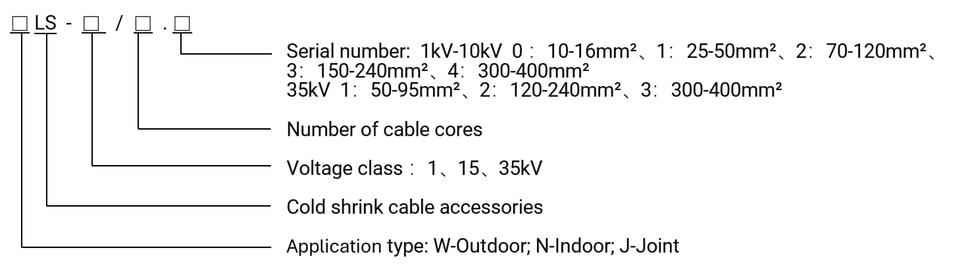

Описание модели

Параметр

Наименование продукта		Тип	Площадь поперечного сечения кабеля (мм²)
Концевая муфта холодной усадки для наружной установки 10 кВ	Одножильный	WLS-15/1.1	25-50
		WLS-15/1.2	70-120
		WLS-15/1.3	150-240
		WLS-15/1.4	300-400
	Трёхжильный	WLS-15/3.1	25-50
		WLS-15/3.2	70-120
		WLS-15/3.3	150-240
		WLS-15/3.4	300-400
Концевая муфта холодной усадки для внутренней установки 10 кВ	Одножильный	NLS-15/1.1	25-50
		NLS-15/1.2	70-120
		NLS-15/1.3	150-240
		NLS-15/1.4	300-400
	Трёхжильный	NLS-15/3.1	25-50
		NLS-15/3.2	70-120
		NLS-15/3.3	150-240
		NLS-15/3.4	300-400

1. Соединительный наконечник
2. Самоклеящаяся лента J-20
3. Жила провода
4. Герметизирующая мастика
5. Герметичная трубка
6. Основной изоляционный слой
7. Корпус наконечника
8. Стресс-конус
9. Полупроводящая лента
10. Экранирующий полупроводящий слой
11. Герметизирующая мастика
12. Медная экранирующая лента
13. Холодноусаживаемая изоляционная трубка
14. Внутренняя обкладка
15. Пружина постоянного усилия
16. Стальная броня
17. Заполняющий клей
18. Наружная оболочка кабеля
19. Холодноусаживаемая трехответвительная оболочка
20. Заземляющий провод экрана
21. Заземляющий провод брони
22. Заземляющий наконечник
L: Глубина отверстия соединительного наконечника
